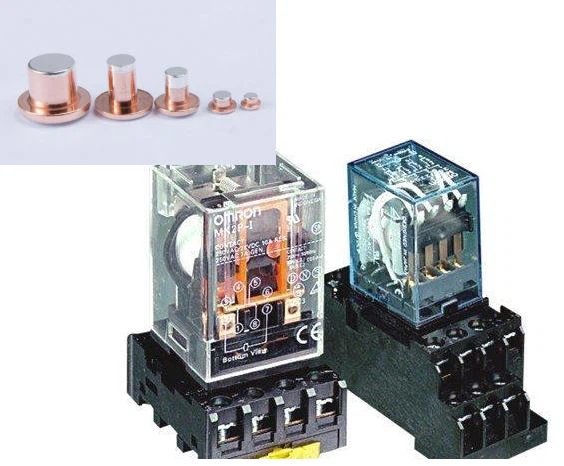

Teollisuuden relekontaktit

Teollisuusreleiden koskettimet ovat sähkömekaanisten releiden sisällä olevia johtavia osia, jotka muodostavat tai katkaisevat kuormituspiirin. Heidän suorituskykynsä liittyy läheisestikosketinmateriaali, koskettimen koko, kytkentävirta, kuormitustyyppi ja relerakenne.

Teollisissa ohjausreleissä kosketinmateriaalin tulee tarjota sopiva tasapaino sähkönjohtavuuden, valokaarieroosionkestävyyden, kontaktihitsauksen kestävyyden ja mekaanisen kestävyyden välillä. Valmistamme kiinteitä relekoskettimia ja niihin liittyviä hopeaseoskoskettimia asiakkaan piirustusten ja käyttötarpeiden mukaan.

Erilaiset relekuormat vaativat erilaisia ​​sähkökontaktimateriaaleja. Ei ole olemassa yhtä materiaalia, joka sopisi jokaiseen relesovellukseen.

• Hopeanikkeli (AgNi)on yleinen relekontaktimateriaali yleisiin kytkentäsovelluksiin. Siinä yhdistyy hyvä johtavuus ja parempi sähköeroosion ja valokaaren vastustuskyky puhtaaseen hopeaan verrattuna.
• Hopeatinaoksidi (AgSnO₂)soveltuu sovelluksiin, joissa vaaditaan suurempaa kestävyyttä kontaktihitsaukselle ja sähkökaarieroosiolle. Sitä harkitaan usein releille, jotka kytkevät kuormia suuremmilla valmistus- tai käynnistysvirroilla.
• Hopea{0}}pohjaiset komposiittimateriaalitvoidaan käyttää myös silloin, kun kontaktikerros on yhdistettävä kupari- tai kupari{0}}seospohjaan. Tämä rakenne vähentää käytetyn hopeaseoksen määrää säilyttäen samalla tarvittavan kosketuspinnan kytkentäpisteessä.

Lopullinen relekosketinmateriaali tulee valita todellisen kuorman mukaan eikä vain releen nimellisvirran mukaan.

Resistiivistä lämmitintä kytkevä rele ei aseta koskettimille samaa vaatimusta kuin moottoria, solenoidia, muuntajaa tai lamppukuormaa ohjaava rele.

Tästä syystä kontaktimateriaalia valittaessa tulee ottaa huomioon useita käyttöehtoja:

• Nimellisvirta ja -jännite
• AC tai DC kytkentä
• Resistiivinen, induktiivinen tai kapasitiivinen kuorma
• Syöttövirta
• Vaihtotaajuus
• Vaadittu sähköinen käyttöikä
• Kosketinpaine ja kosketingeometria

Kuormat, joissa on suuri käynnistysvirta tai voimakkaampi kaari, vaativat yleensä enemmän huomiota hitsausvastukseen ja sähköeroosioon. Kohtalaisen teollisen kytkentäkuormituksen yhteydessä harkitaan yleisesti AgNi:tä ja muita hopea{1}}pohjaisia ​​materiaaleja.

Tämä tuote toimitetaan pääasiassa akiinteä sähköinen kosketinrelekoskettimille.

Kiinteät koskettimet on asennettu releen kiinteään johtavaan osaan ja ne toimivat yhdessä liikkuvan koskettimen kanssa kytkennän aikana. Kosketinpään mitat, hopeaseoskerros ja pohjarakenne voidaan säätää releen rakenteen mukaan.

Saatavilla olevat mitat sisältävät koskettimien halkaisijat alkaen1 mm - 14 mm.

Räätälöityihin projekteihin kosketinhalkaisija, paksuus, materiaalikoostumus, perusmateriaali ja muut mitat voidaan valmistaa piirustusvaatimusten mukaan.

Nämä koskettimet on tarkoitettu sähkömekaanisille releille, joita käytetään teollisuuden ohjaus- ja sähkökytkentälaitteissa, kuten:

• Teollisuuden ohjausreleet
• Liitäntäreleet
• Tehoreleet
• Ohjauskaapin releet
• Moottorin ja solenoidin ohjauspiirit
• Automaatiolaitteet
• Teollisuuden kytkentä- ja lukituspiirit

Kosketinspesifikaatio tulee vahvistaa todellisen sähkökuorman ja relerakenteen mukaan.

• Materiaali:Hopeakuparikomposiitti ja muut hopea{0}}pohjaiset kontaktimateriaalit
• Yhteydenottotila:Kiinteä kontakti
• Tekniset tiedot:Halkaisija 1-14 mm
• Sertifiointi:CCC, RoHS, ISO, CE
• Minimitilaus:1000 kappaletta
• Kuljetuspaketti:Kartonki

Räätälöidyt relekoskettimet voidaan valmistaa piirustusten, näytteiden tai määritettyjen kosketinmateriaalien mukaan.

Anna uutta relekontaktiprojektia vartenkosketinpiirros, materiaalitarve, kuormitusvirta ja jännite, AC/DC tila, koskettimen mitat ja tilausmäärä. Nämä tiedot auttavat määrittämään, soveltuvatko olemassa oleva materiaali ja kontaktirakenne sovellukseen.
